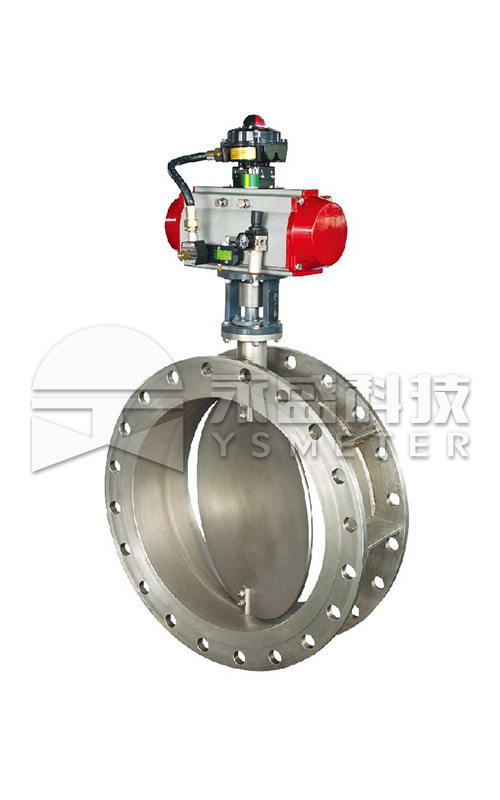

ZSHW/ ZDRW系列氣動/電動通風蝶閥 閥體、閥板均用鋼板焊接加工而成，是一種重量輕、結構簡單、操作方便的蝶閥。配用齒輪、齒條式雙活塞氣動執行機構或電子式電動執行機構，適用于低壓狀態的空氣或其它氣體的流量、壓力控制，也適用于高溫狀態的氣體。

Image module

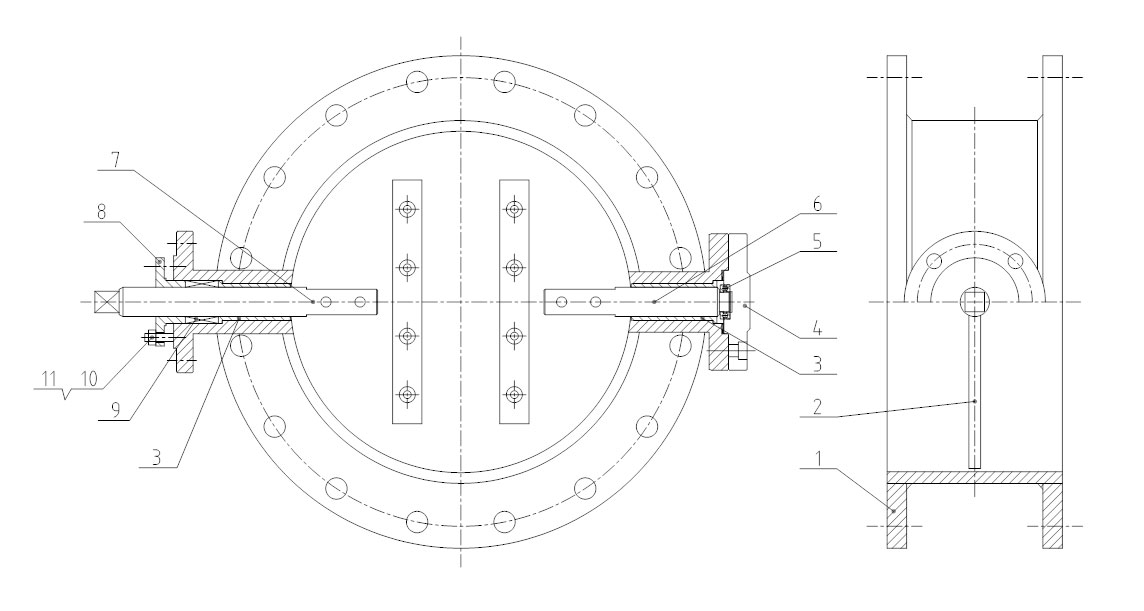

序號零件名稱常用材料
1閥 ?體Q235B、304、316
2閥 ?板Q235B、304、316
3導向套QAl9-4、316
4下閥蓋Q235B、304、316
5軸 ?承
6下閥桿304、316
7上閥桿304、316
8填料壓蓋304
9填 ?料PTFE、柔性石墨
10雙頭螺柱35、304
11螺 ?母45、304

1、額定流量系數

公稱通徑DN(mm)100150200250300350400450500600
額定流量系數Kv405115020303150455062008100102601350019800
公稱通徑DN(mm)7008009001000110012001300140015001600
額定流量系數Kv27000357004460055080666508100095060110250125000144000

2、主要技術參數

公稱通徑DN(mm)DN100～1600（4”～64”）
公稱壓力PN(MPa)0.25、0.6
固有流量特性近似等百分比
執行機構形式單作用、雙作用
氣源壓力（MPa）0.4
電動執行機構根據閥門所需扭矩選取
電源電壓220V.AC ?50Hz ???380V.AC ?50Hz（三相）
法蘭連接形式PN≤0.6MPa按HG/T20592-2009 RF
工作溫度(℃)碳鋼：-20～425℃、不銹鋼：-40～595℃

注：所有閥門的法蘭厚度均按HG/T20592-2009??PN0.25MPa設計。

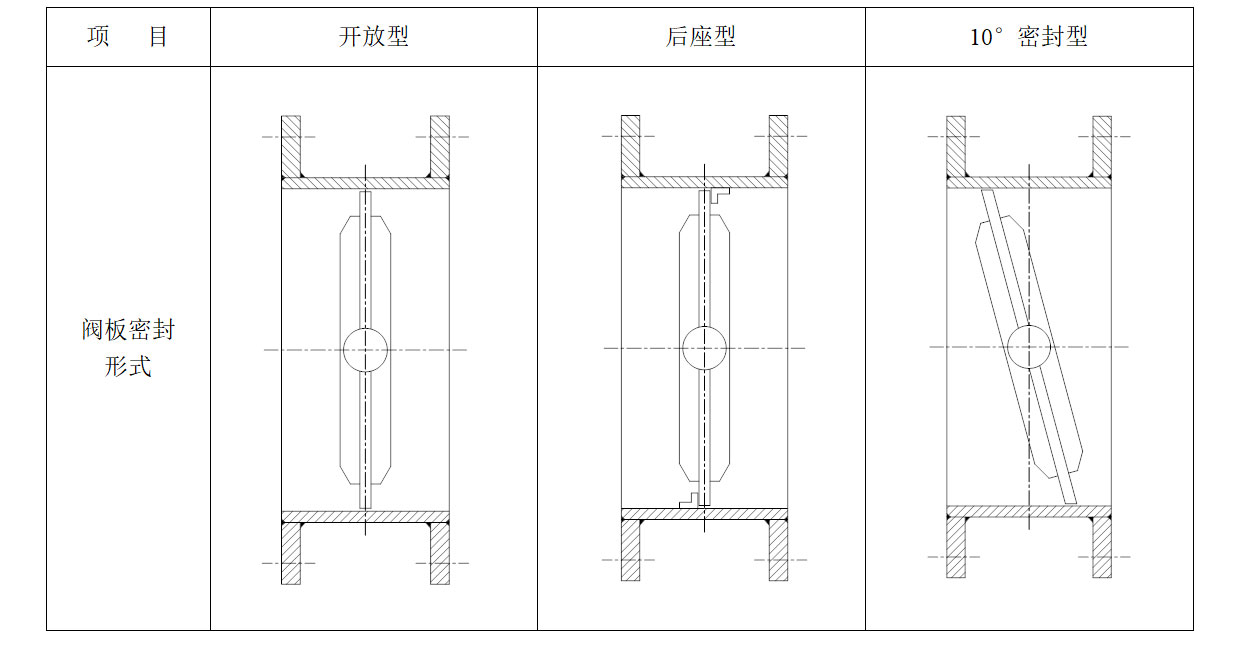

序號項???目開放型后座型10°密封型
1基本誤差≤±2%
2回???差≤±2%
3死???區≤±1.5%
4允許泄漏量≤±2%×閥額定容量≤±0.5%×閥額定容量≤±0.3%×閥額定容量
公稱通徑DN50~2600
公稱壓力PN0.25~1.0MPa
介質溫度-40~595℃
連接方式法蘭式
閥蓋形式標準型
閥體材質20＃、304、316
閥板密封形式開放型、后座型、斜置型
閥封材質20＃、304、316
流量特性近似等百分比
泄漏量-硬密封≤0.5%×KV

氣動活塞式雙作用執行機構允許壓差(表6) ????????????????????????????????????單位：MPa

執行機構型號公稱通徑DN(mm)
100150200250300350400450500600

雙

作

用

TLM830.190.07
TLM1000.060.030.0150.006
TLM1250.0140.0090.0060.004
TLM1600.050.030.020.008
執行機構型號公稱通徑DN(mm)
7008009001000110012001300140015001600

雙

作

用

TLM1600.005
TLM1900.0150.010.0060.002
TLM2100.0080.0050.002
TLM2400.0150.010.0090.0050.003



氣動活塞式單作用執行機構允許壓差(表7) ????????????????????????????????????單位：MPa

執行機構型號公稱通徑DN(mm)
100150200250300350400450500600

單

作

用

TLM100K40.140.04
TLM125K50.040.0160.010.005
TLM160K40.020.0150.010.005
TLM190K40.0080.003
執行機構型號公稱通徑DN(mm)
7008009001000110012001300140015001600

單

作

用

TLM190K40.002
TLM210K50.010.0080.0060.0040.003
TLM240K40.0120.0080.0060.0040.0030.002
TLM270K40.0080.0050.003



電動執行機構允許壓差(表8) ????????????????????????????????????????????????單位：MPa

執行機構扭矩

(Nm)

公稱通徑DN(mm)
100150200250300350400450500600
500.160.05
1000.050.0180.0120.07
2000.030.020.0150.008
3000.0120.005

執行機構扭矩

(Nm)

公稱通徑DN(mm)
7008009001000110012001300140015001600
6000.010.0050.003
10000.0050.0030.002
16000.0040.0030.0020.0020.00150.001
