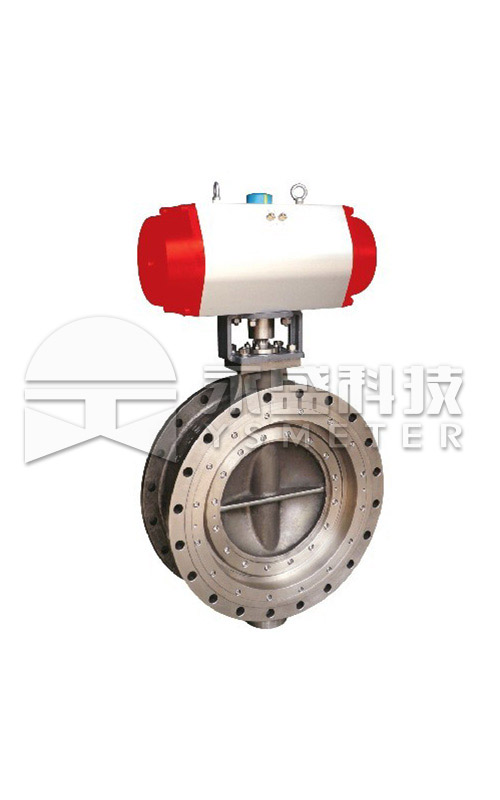

ZSHWE/ ZDRWE系列三偏心蝶閥 閥板與密封圈采用獨特的三偏心結構，具有結構緊湊、切斷性能好、使用壽命長等特點，兼?zhèn)湔{(diào)節和切斷兩種功能。廣泛應用于化工、電力、輕紡、食品、醫藥、造紙等行業及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣的介質進行截止或調節流量控制。

本系列產品公稱壓力等級有PN（MPa）0.6、1.0、1.6、4.0（150lb、300lb）；閥體通徑范圍DN80～1200（3”～48”）；適用流體溫度范圍-60～+450℃；多層次密封，達雙向零泄漏；全金屬硬密封時，達V級泄漏。流量特性為近似等百分比。

  • 閥體采用整體鑄造技術，結構緊湊、體積小、重量輕；
  • 閥板三偏心安裝。關閉時，閥板向外擴張，達到最佳周邊密封效果；打開時，閥板與密封圈迅速脫離，有效減少密封圈磨損；
  • 密封圈設計新穎、簡明、免維修；
    • 密封圈形式為多層次金屬硬密封，適用于多種苛刻的工況；
  • 由于采用三偏心結構，大大減小了操作扭矩；
  • 流阻小，額定流量系數大，約為同口徑單座閥的3倍；
  • 自清潔能力強，使用壽命長；
  • 閥采用法蘭結構；
  • 標準執行機構（氣動活塞式和電動）可互換。

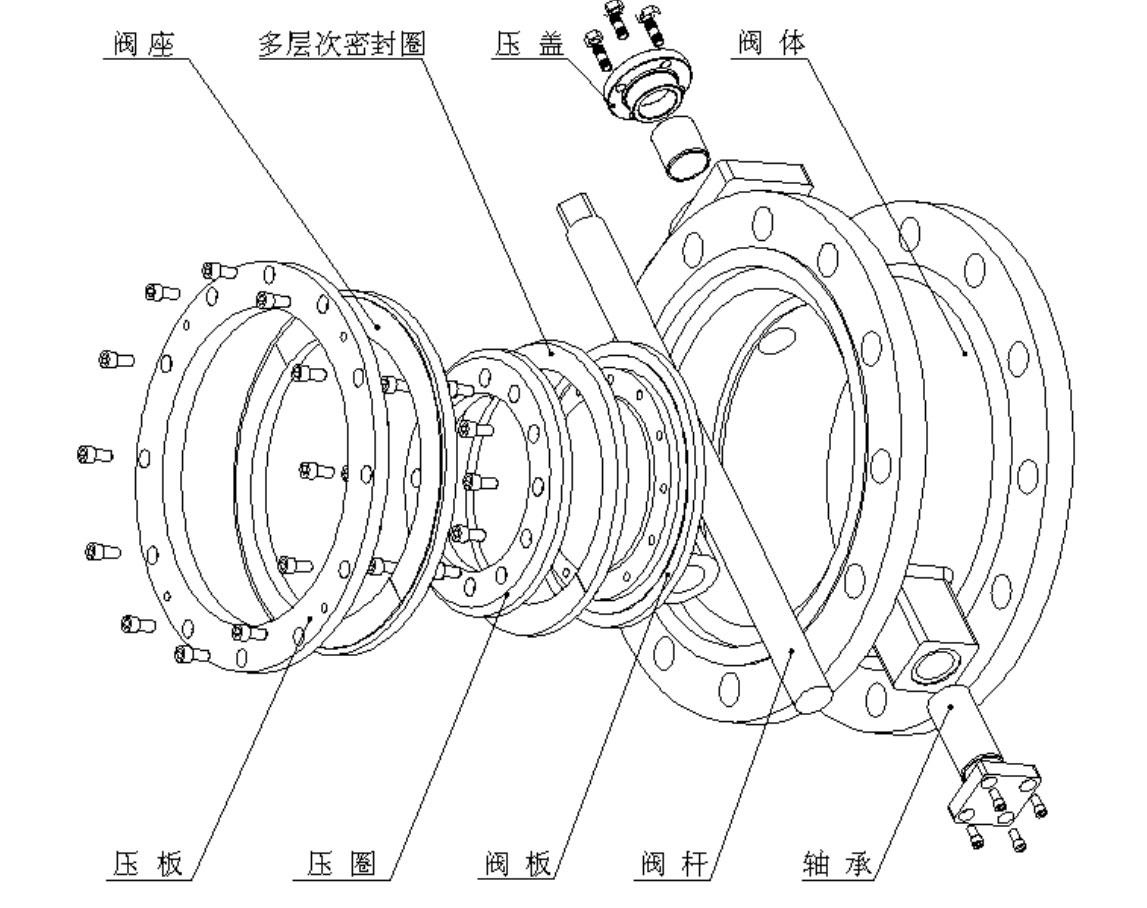

Image module

表1

序號零件名稱常用材料
1閥 ?座304、316+司太萊合金
2多層次復合密封圈304+石墨、304+PTFE
全金屬密封圈304、316+司太萊合金
3底 ?蓋ZG2Cr13
4閥??體WCB、CF8、CF8M
5壓??板WCB、CF8、CF8M
6壓??圈WCB、CF8、CF8M
7閥 ?板WCB、CF8、CF8M
8閥 ?桿2Cr3、17-4PH
9軸 承QAL9-4

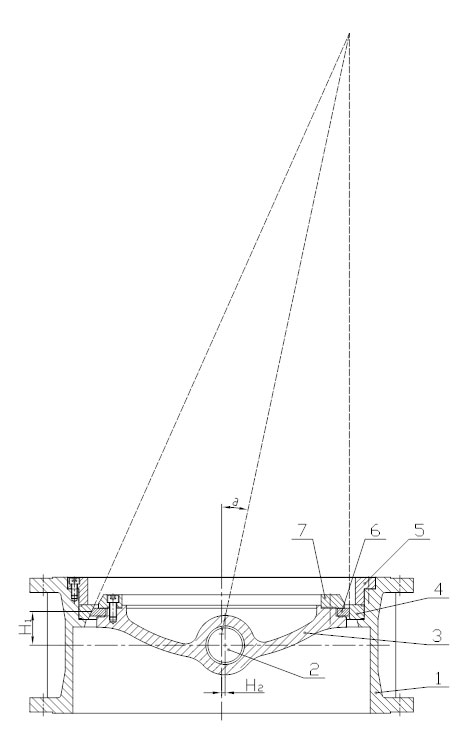

C.偏心原理

Image module

1、閥體 ?2、閥桿 ?3、閥板 ?4、閥座

5、壓板 ?6、密封圈 ?7、密封圈壓板

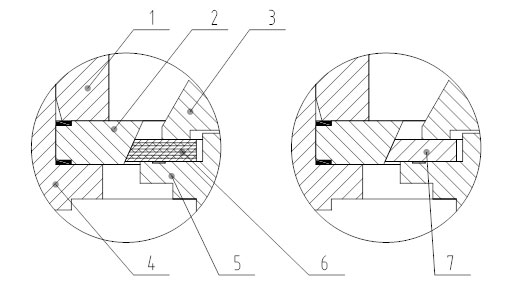

多層次復合密封圈和全金屬密封圈

Image module

1、壓板 2、閥座 3、密封圈壓板 ?4、閥體

5、閥板 6、多層次復合密封圈 7、全金屬密封圈

偏心蝶閥設計有三處偏心：閥板的旋轉軸偏離閥板密封面的截面中心（H1）；旋轉軸偏離閥體通道中心（H2）。閥座回轉軸線與閥體通道軸線形成一個角度a。故形成三偏心。

開啟時，閥板密封面上各點同時脫離密封圈，閥板轉動與密封圈之間無擠壓現象，提高了密封圈的壽命。使密封面保持一可自動調整的最佳密封效果。采用多層次復合密封圈，泄漏等級為Ⅵ級、零泄漏；采用全金屬密封圈，泄漏等級為V級。

序號項???目氣動三偏心蝶閥電動三偏心蝶閥
1基本誤差＜(%)±2.5±2.5
2回?差＜(%)2.52.0
3死?區＜(%)2.03.0
4始終點偏差＜(%)始點±2.0±1.5
終點
5額定轉角偏差＜(%)+2.5+0.5
6額定流量系數偏差＜(%)+10

注：本產品性能指標貫徹GB/T4213-2008。

1、額定流量系數

公稱通徑DN(mm)80100125150200250300350400
額定流量系數Kv15036544595018803150455062008100
氣動活塞式單作用100100125143160190210240270
扭矩（Nm）505010020030040060010001600
雙作用8383100125143160190210240
扭矩（Nm）505010020030040060010001900
公稱通徑DN(mm)45050060070080090010001200
額定流量系數Kv1026013500198002700035700446005508081000
氣動活塞式單作用370300300350400HAW35SHAW40SHAW50S
扭矩（Nm）160020002000250035005500810014800
雙作用240240240270300350400HAW35
扭矩（Nm）190019001900260035005700850016000

2、主要技術參數

公稱通徑DN(mm)DN80～1200（3”～48”）
公稱壓力PN(MPa)0.6、1.0、1.6、4.0（150lb、300lb）
固有流量特性近似等百分比
固有可調比R50
額定轉角（°）80
氣動執行機構形式單作用、雙作用
氣源壓力（MPa）執行器氣源壓力推薦0.5MPa使用
電源電壓220V.AC ?50Hz ???380V.AC ?50Hz（三相）
輸入信號4～20mA.DC、0～10mA.DC、1～5V.DC或以上信號分程控制
連接形式

法蘭式：法蘭標準HG/T20592-2009

對夾式：API609

工作溫度(℃)碳鋼：-20～425℃、不銹鋼：-40～595℃

注：1、特殊要求可按照客戶指定生產；

2、法蘭可按ANSI、JIS等法蘭標準制造。

壓力

溫度

PN16PN40PN64
WCBCF8WCBCF8WCBCF8
-196～-20—16.0—40.0—64.0
-20～10016.016.040.040.064.064.0
15016.016.040.040.064.064.0
20016.016.040.040.064.064.0
25014.015.036.038.056.060.0
30012.514.032.036.050.056.0
35011.013.228.034.045.053.0
40010.012.525.032.040.050.0
4259.012.022.030.736.048.4
4506.711.517.029.526.546.8
500—10.5—26.5—42.5
525—9.9—24.6—39.2
560—9.0—22.0—36.0
閥 ?體WCB、CF8、CF8M
閥 ?座304、316、316+司鈦萊合金
密封圈多層次復合密封圈、不銹鋼+司鈦萊合金
壓 ?圈WCB、CF8
填 ?料聚四氟乙烯、柔性石墨
墊 ?片石墨纏繞墊片、四氟墊片
泄漏等級多層次密封圈：Ⅵ級、零泄漏
全金屬密封圈：Ⅴ級

閥座泄漏量

（L/h）

多層次密封圈：微氣泡級
全金屬密封圈：1.8×10-7×△P×D
溫度范圍（℃）-20～200、 ?-40～450
執行機構83100125143160190210240270300350400HAW35SHAW40SHAW50S

???扭矩(Nm)

DN(mm)

4080125230320550677100016121929270036006100870014000
800.40.8
1000.31.0
1250.41.0
1500.31.2
2000.20.81.6
2500.30.62.0
3000.20.61.6
3500.20.61.2
4000.10.61.01.6
4500.20.61.6
5000.51.02.0
6000.30.61.6
7000.51.2
8000.61.4
9000.20.81.2
10000.20.61.2
12000.30.8

注：1)?氣源壓力按0.5MPa計算；

2) 表中允許壓差為本公司標準配置值，可根據用戶工況選擇更大扭矩的執行機構。

執行機構7583100125143160190210240270300350400HAW35

扭矩(Nm)

DN(mm)

507011327543355090011851787270035005200810016000
800.40.8
1000.31.0
1250.41.0
1500.31.2
2000.20.81.6
2500.31.02.0
3000.21.01.6
3500.21.01.2
4000.31.01.6
4500.20.81.6
5000.51.02.0
6000.31.22.0
7000.61.2
8000.40.81.6
9000.20.40.8
10000.20.61.2
12000.41.2

注：1)?氣源壓力按0.5MPa計算；

2) 表中允許壓差為本公司標準配置值，可根據用戶工況選擇更大扭矩的執行機構。

執行機構010203040506070809101112

扭矩(Nm)

DN(mm)

501002003006009001200200030005000800015000
800.40.8
1000.31.0
1250.41.0
1500.31.2
2000.20.81.6
2500.61.22.0
3000.41.01.6
3500.61.22.0
4000.41.01.6
4500.20.81.6
5000.51.22.0
6000.81.22.0
7000.40.61.6
8000.40.81.6
9000.20.61.2
10000.20.51.0
12000.41.2

注：1)?表中允許壓差為本公司標準配置值，可根據用戶工況選擇更大扭矩的執行機構。
