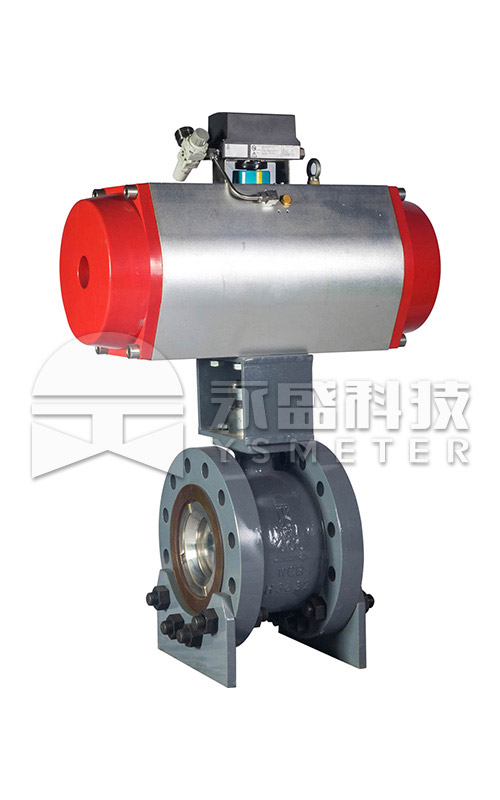

ZSHVE/ZDRVE系列偏心球閥采用獨特的偏心結構，具有結構緊湊、密封性能好、使用壽命長等特點，兼 備調節和切斷兩種功能。廣泛應用于化工、電力、輕紡、食品、醫藥、造紙等行業對工藝介質進行截止或調節控 制。

本系列產品公稱壓力等級有PN (MPa) 1.6、4.0、6.4、10.0 (1501b、3001b> 6001b)；閥體口徑范圍D N (mm) 25-400 (1u?16” )；適用流體溫度-60?+4501范圍內多種檔次；金屬密封型密封等級為IV、 V級，軟密封型為VI級，達零瞄 流依性為近似等百分比。

  • 閥體采用整體鑄造技術，結構緊養、體積小、耐壓好；
  • V型球芯偏心安裝。關閉時，球芯產生一個偏心力，使球芯緊壓密封圈，達到良好密封效果；打開時，球芯與 密封圈迅速脫離，有效防止密封圈跡；
  • 密封圈形式有軟密封和金屬密封兩種可供選擇，以滿足不同工況要求，密封面堆焊司鈦萊合金可用于部分較 苛刻的工況；
  • 由于采用偏心結構，大大減小了操作扭矩，提高了閥門的允許壓差；
  • 球芯表面經硬化瞧，提高耐曆、耐沖刷性能，延長使用壽命；
  • 流路簡單、流通能力大，可調比達100;
  • V型球芯與密封圈在閉合瞬間有一剪切作用發生，可以切斷介質中的纖維及擠出顆粒物質，特別適用于紙漿、 污水及其他含纖維、顆粒物質的介質，也適用一般介質；
  • 標準執行機構(氣動活塞式、電動可互換)。
  • 表1
    序號零件名稱常用焼
    1執行器執行器(氣動、電動)
    2手輪(可帶、可不帯)
    3支架WCB
    4閥體WCB、CF8、F8M
    5閥桿17-4PH
    6閥芯304、316+Stellite
    7閥座金屬密封304、316+Stellite
    金屬密封304、316+PTFE
    8質軸ZG2Cr13
公稱通徑DN(mm)253240506580100125150200250300350400
額定流量系數Kv20305010015024037062094015402400390061509800
公稱壓力PN(MPa)1.6、4.0、6.4、10.0
固有流量特性近似等百分比
固有可調比R100
額定轉角(° )90
執行機構

氣動

型號

單作用83100125143160190210240270300350400
雙作用8383100125143160190210240270300350
電動型號。口51020203060100120200400600
扭矩(Nm)205020020030010010001200200040006000
氣源壓力Ps (MPa)0.4 ~ 0.6
電源電壓220V.AC 50Hz或380V.AC 50Hz
輸入信號4~20mA.DC
法蘭連接形式

PN1.6MPa按HG/T20592-2009RF,閥體突面

PNN4.0MPa按HG/T20592-2009 FM,閥體凹面

注：1、特殊要求可按照客戶指定生產；2、法蘭可?ANSI、JIS等法蘭標準制造。

■執行機構

表3

序號項目氣動偏心球閥電動偏心球閥
1基本誤差＜(%)±2.5±2.5
2回差＜(%)2.52.0
3死區＜(%)2.03.0
4終點偏差＜(%)始點±2.0±1.5
終點
5額定轉角偏差＜ (%)+2.5+0.5
6額定流量系數偏差＜ (%)+ 10

注：本產品性能指標貫徹GB/T4213-2008。

\\\壓力

溫度

PN16PN40PN64
WCBCF8WCBCF8WCBCF8
-196 ?-20—16.0—40.0—64.0
-20-10016.016.040.040.064.064.0
15016.016.040.040.064.064.0
20016.016.040.040.064.064.0
25014.015.036.038.056.060.0
30012.514.032.036.050.056.0
35011.013.228.034.045.053.0
40010.012.525.032.040.050.0
4259.012.022.030.736.048.4
4506.711.517.029.526.546.8
500—10.5—26.5一42.5
525—9.9—24.6一39.2
560—9.0—22.0—36.0
閥體WCB、CF8、CF8M
球芯CF8、CF8MCF8、CF8M+WCCF8、CF8M+ Stellite
閥座PTFE304、 316+STL304+ Stellite
填料PTFEPTFEs柔性石墨
墊片石墨纏繞墊片
泄漏等級VI級IV級
閥座泄漏量(l/h)微氣泡級①10-4xKv
溫度范圍(°C )-20-200-20 ?450

注：1 )①氣泡數量詳見GBAT4213-2008.

表6、配用氣動活塞式執行機構（單作用）允許壓差表單位：MPa
(mm)\執行機構83100125143160190210240270300350400
扭矩（Nm）2050731331843404136131025120015442000
25軟密封1.63.04.1
金屬密封1.02.22.9
32軟密封1.02.0
金屬密封1.62.1
40軟密封1.41.84.0
金屬密封1.31.72.9
50軟密封1.32.8
金屬密封0.82.13.9
65軟密封1.73.4
金屬密封1.32.1
80軟密封1.12.2
金屬密封1.63.3
100軟密封1.43.0
金屬密封1.02.3
125軟密封1.72.9
金屬密封1.22.03.6
150軟密封1.11.83.3
金屬密封1.22.23.2
200軟密封1.52.33.0
金屬密封0.91.51.9
250軟密封1.21.62.5
金屬密封1.01.21.6
300軟密封0.91.4
金屬密封0.91.8
350軟密封0.91.8
金屬密封0.51.1
400軟密封1.2
金屬密封0.7

注：1）氣源壓力按0.5MPa計算；2）表中允許壓差為本公司標準配置值，可根據用戶工況選擇更大扭矩的執行機構。

表7、配用氣動活塞式執行機構（雙作用）允許壓差表單位：MPa
執行機構83100125143160190210240270300350
(mm) \\扭矩（Nm）7011327543355090011851787270035005200
25軟密封4.1
金屬密封3.2
32軟密封2.8
金屬密封2.24.1
40軟密封2.03.8
金屬密封1.62.9
50軟密封1.42.7
金屬密封2.04.0
65軟密封1.63.4
金屬密封1.22.6
80軟密封1.02.3
金屬密封1.74.9
100軟密封1.53.5
金屬密封1.03.2
125軟密封0.72.4
金屬密封1.8
150軟密封1.24.1
金屬密封2.82.5
200軟密封1.13.6
金屬密封1.71.02.54.5
250軟密封1.62.9
金屬密封1.32.3
300軟密封1.62.3
金屬密封1.42.1
350軟密封1.31.7
金屬密封1.31.71.7
400軟密封1.83.5
金屬密封1.12.3

注：1）氣源壓力按0.5MPa計算；2）表中允許壓差為本公司標準配置值，可根據用戶工況選擇更大扭矩的執行機構。

表8、配用氣動活塞式執行機構（單作用）允許壓差表單位：MPa

DN\^

(mm)

執行機構0102030405060708091011
扭矩（Nm）5010020030060090011851787270035005200
25軟密封4.0
金屬密封3.2
32軟密封2.85.4
金屬密封2.24.2
40軟密封2.04.0
金屬密封1.62.9
50軟密封1.42.85.6
金屬密封0.92.14.0
65軟密封0.61.73.4
金屬密封1.32.5
80軟密封1.12.24.4
金屬密封1.63.2
100軟密封1.42.94.2
金屬密封1.02.12.9
125軟密封1.62.54.2
金屬密封1.11.72.8
150軟密封1.01.52.5
金屬密封1.01.73.3
200軟密封1.02.35.4
金屬密封1.53.0
250軟密封1.22.5
金屬密封1.62.4
300軟密封1.42.2
金屬密封1.42.33.7
350軟密封1.42.33.7
金屬密封1.52.4
400軟密封1.62.5
金屬密封1.6

注：1）表中允許壓差為本公司標準配置值，可餓用戶工況選擇更燭矩的執行機構。

偏心旋轉閥選型樣本下載
